Wie man starken Rost von Stahl ohne Sandstrahlen entfernt

Strahlen mit Strahlmittel ist das Referenzverfahren zur Entfernung von starkem Rost auf Stahl, doch in vielen Instandhaltungssituationen vor Ort ist es nicht verfügbar, nicht praktikabel oder nicht zulässig. Strahlanlagen müssen mobilisiert, Strahlmittel muss eingehaust und entsorgt werden, und in explosionsgefährdeten Bereichen wie Raffinerien und Offshore-Plattformen erfordert offenes Strahlen in der Regel gasfreie Bedingungen, Heißarbeitsgenehmigungen oder einen Anlagenstillstand. Instandhaltungsingenieure stehen damit vor einem häufigen Problem: Stark korrodierter Stahl muss vor der Neubeschichtung einen nahezu metallisch blanken, profilierten Zustand erreichen, ohne dass eine Strahlanlage zur Verfügung steht.

Dieser Leitfaden behandelt die praktischen Verfahren, um starken Rost ohne Sandstrahlen von Stahl zu entfernen, die Normen, die festlegen, was „sauber“ nach der Behandlung bedeutet, sowie das zweistufige MontiPower® Verfahren Schritt für Schritt, das auf stark korrodiertem Stahl (Rostgrad C und D nach ISO 8501-1) unter Feldbedingungen eine mit SSPC-SP 10 vergleichbare Reinheit erzielt.

Warum starker Rost schwerer zu entfernen ist als oberflächliche Oxidation

Rost ist nicht gleich Rost. ISO 8501-1 teilt den Ausgangszustand von unbeschichtetem Stahl in vier Rostgrade ein, und diese Unterscheidung ist für die Verfahrenswahl entscheidend:

Schichtrost – der typische Aufbau auf ungeschützt bewittertem Stahl der Grade C/D – unterscheidet sich mechanisch von oberflächlicher Oxidation. Die äußeren Schichten sind mürbe und haften nur lose, die inneren Schichten sind fester gebunden, und die gesamte Masse ist oft mit Chlorid- und Sulfatsalzen verunreinigt, die sich über Jahre atmosphärischer Bewitterung abgelagert und angereichert haben. Drahtbürsten entfernt nur die äußeren mürben Schichten. Schleifen trägt Material ab, poliert die Oberfläche aber. Keines der beiden Verfahren erreicht die Kombination aus Reinheit und Oberflächenprofil, die Hochleistungsbeschichtungssysteme verlangen.

Verfahren zur Entfernung von starkem Rost ohne Sandstrahlen

Verfahren 1: Zweistufig mechanisch (Tercoo® Scheibe + Bristle Blaster® Band) – empfohlen

Das umfassendste Verfahren, um starken Rost zu entfernen und ohne Strahlen ein mit SSPC-SP 10 – oder, falls gefordert, mit SP 5 / Sa 3 – vergleichbares Ergebnis zu erzielen. Die Tercoo® Scheibe wird auf die Antriebseinheit des Bristle Blaster® montiert und trägt in Schritt 1 die Korrosionsmasse ab; für Schritt 2 wird das Bristle Blaster® Band auf dieselbe Antriebseinheit gesetzt und erzeugt die Near-White-Reinheit sowie das auf Standardstahl dokumentierte Rauheitsprofil von 65–85 µm Rz. Der Wechsel zwischen den Schritten geht schnell, da die Antriebseinheit dieselbe bleibt. Für explosionsgefährdete Bereiche verfügt der Bristle Blaster® Pneumatic in Kombination mit spezifizierten Bändern über eine ATEX-Konformitätsbewertung für Zone 1 (Gas) und Zone 21 (Staub); klären Sie die ATEX-Eignung der Tercoo® Scheibe vor dem Einsatz in einer Ex-Zone direkt mit MontiPower. Weder Strahlmittel noch Strahl-Einhausung sind erforderlich. Geeignet für Offshore, Raffinerien, Pipelines und Stahlbau. Das vollständige Verfahren ist in der Fallstudie zur zweistufigen MontiPower Methode dokumentiert.

Verfahren 2: Mechanische Entzunderungswerkzeuge (Nadelentroster / Abklopfhammer)

Pneumatische Nadelentroster und Abklopfhämmer entfernen starken Zunder und Schichtrost auf Baustahl wirksam. Sie sind in Werften und in der Infrastrukturinstandhaltung bewährte Werkzeuge, und SSPC-SP 11 nennt Nadelentroster ausdrücklich unter den erfassten Schlagwerkzeugen. Einschränkungen: Sie erzeugen kein zuverlässig gleichmäßiges Rauheitsprofil, daher benötigt die Oberfläche nach der Nadelbehandlung oft einen separaten Profilierungsschritt (zum Beispiel mit dem Bristle Blaster®), und das Profil muss gemessen statt angenommen werden. Auf stark narbigem Stahl können Nadelentroster Rost in den Narbengrund verdichten, statt ihn zu entfernen. Zudem sind sie laut und übertragen starke Vibrationen, sodass die Hand-Arm-Vibrationsbelastung bei längerem Einsatz begrenzt werden muss.

Verfahren 3: Hochdruck-Wasserstrahlen (Hydroblasting)

Wasserstrahlen mit ausreichendem Druck entfernt Rost, Zunder, Beschichtungen und lösliche Verunreinigungen, ohne Strahlmittelrückstände zu hinterlassen. Die Reinheitsgrade sind in SSPC-SP WJ-1 bis WJ-4 / NACE WJ-1 bis WJ-4 definiert, die die ältere SSPC-SP 12/NACE No. 5 ersetzt haben (siehe unseren Leitfaden zu den Wasserstrahlnormen WJ-1 bis WJ-4). Wasserstrahlen erzeugt allein kein Rauheitsprofil – es legt das bereits vorhandene Profil aus früherem Strahlen oder aus Korrosionsnarben frei, erzeugt auf glattem Stahl aber kein neues. Die Hauptherausforderungen sind der hohe Wasserbedarf, das Abwassermanagement, die Kontrolle von Flugrost nach der Behandlung und erneute Korrosion zwischen Wasserstrahlen und Beschichtung. Nicht geeignet, wo der Wassereinsatz eingeschränkt ist.

Verfahren 4: Chemische Rostbehandlung (Rostumwandler)

Rostumwandler wandeln Eisenoxid (Rost) chemisch in eine stabilere Verbindung um – typischerweise Eisentannat oder Eisenphosphat –, die überbeschichtet werden kann. Sie entfernen den Rost nicht, sondern wandeln ihn um. Ihr Einsatz beschränkt sich auf dünne Rostfilme und leichte Korrosion auf Oberflächen, die nicht mechanisch behandelt werden können. Eine rein chemische Behandlung erreicht keinen Reinheitsgrad für blankes Metall, erzeugt kein Rauheitsprofil auf frischem Stahl und ist für hochwertige 2K-Epoxid- oder Polyurethansysteme unter anspruchsvoller Beanspruchung in der Regel keine zulässige Vorbereitung. Prüfen Sie das Datenblatt des Beschichtungsherstellers: Viele lassen das Überbeschichten von mit Umwandler behandeltem Rost nicht zu.

Schritt für Schritt: zweistufiges mechanisches Verfahren bei starkem Rost

Schritt 1: Beurteilung der Oberfläche

Bestimmen Sie vor Beginn den Rostgrad nach ISO 8501-1. Fotografieren Sie repräsentative Bereiche. Ermitteln Sie die Bereiche mit Korrosion der Grade C und D – diese erfordern die vollständige zweistufige Behandlung. Notieren Sie Bereiche mit tiefer Narbenbildung, Korrosion an Schweißnähten oder Stellen, an denen frühere Beschichtungen über korrodiertem Stahl versagt haben. Dokumentieren Sie den Zustand vor der Behandlung für die Qualitätsdokumentation.

Schritt 2: Vorprüfung auf lösliche Salze (falls zutreffend)

Messen Sie bei Stahl mit maritimer oder industrieller atmosphärischer Vorbelastung die Verunreinigung durch lösliche Salze vor der mechanischen Behandlung. Verwenden Sie die Bresle-Methode (ISO 8502-6) mit Leitfähigkeitsmessung (ISO 8502-9). Sind die Salzwerte hoch, ziehen Sie die Beschichtungsspezifikation heran – manche Projekte verlangen eine Wasserwäsche oder einen Wasserstrahlschritt, um die Salzbelastung vor der trockenen mechanischen Behandlung zu verringern. Eine rein mechanische Behandlung entfernt tief in Narben eingelagerte Chloride nicht zuverlässig. Hintergrund: Verunreinigung durch lösliche Salze und Beschichtungsversagen.

Schritt 3: Tercoo® Durchgang – Korrosionsabtrag

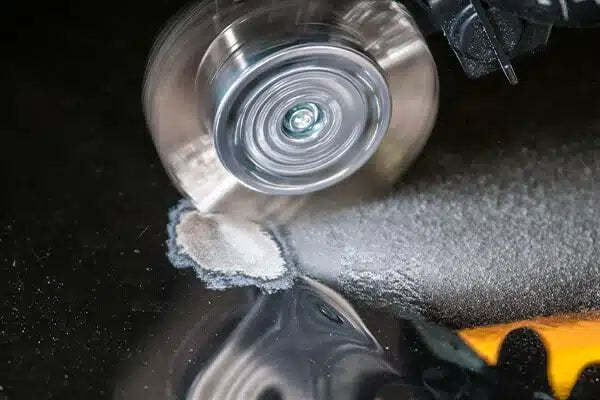

Bearbeiten Sie alle Bereiche der Grade C/D mit Tercoo® in systematischen, überlappenden Bahnen. Ziel ist es, sämtliche lose, schichtförmige und locker haftende Korrosion zu entfernen und auf Oberflächenniveau blanken Stahl freizulegen – auch wenn dieser verfärbt oder narbig ist. Arbeiten Sie abschnittsweise. Sammeln und entsorgen Sie das abgetragene Korrosionsmaterial laufend – lassen Sie kein loses Material auf angrenzenden, bereits gereinigten Flächen liegen.

Schritt 3 ist abgeschlossen, wenn: kein loser oder abblätternder Rost mehr vorhanden ist; die Oberfläche im gesamten behandelten Bereich aus festem, blankem Stahl besteht; der Bristle Blaster® eingesetzt werden kann, ohne dass seine Drahtspitzen über loses Material rollen.

Schritt 4: Bristle Blaster® Durchgang – Near-White-Finish und Profil

Bearbeiten Sie alle mit Tercoo® behandelten Bereiche mit dem Bristle Blaster® in systematischen, überlappenden Bahnen. Die rotierenden Drahtspitzen, von der Beschleunigerleiste freigegeben, treffen auf den freigelegten Stahl, entfernen verbliebene Oxidation und erzeugen das Rauheitsprofil. Arbeiten Sie in Durchgängen, bis die Oberfläche dem visuellen Standard für SSPC-SP 10 / Sa 2½ entspricht: frei von jeglichem sichtbaren Öl, Fett, Staub, Schmutz, Walzhaut, Rost, Beschichtung, Oxiden und sonstigen Fremdstoffen, mit lediglich vereinzelten Verfärbungen auf höchstens 5 % jeder Flächeneinheit.

Schritt 5: Prüfung

Prüfen Sie die Oberfläche nach dem Bristle Blaster® Durchgang vor dem Beschichten:

• Visuelle Reinheit: Vergleich mit den Referenzfotos SSPC-VIS 1 oder ISO 8501-1 für SP 10 / Sa 2½
• Rauheitsprofil: Messung mit Testex Press-O-Film® X-Coarse Replica-Tape (Bereich 38–115 µm / 1,5–4,5 mil) nach ASTM D4417 Method C, mit Abzug der nicht komprimierbaren Folie von 50,8 µm (2 mil), falls Ihr Messgerät dies nicht automatisch tut; mindestens drei Messwerte pro repräsentativem Bereich. Beachten Sie, dass Replica-Tape die Höhe von Spitze bis Tal angibt, während der MontiPower Wert von 65–85 µm als Rz ausgedrückt ist – verwenden Sie das in der Spezifikation genannte Verfahren
• Lösliche Salze: Messung mit der Bresle-Methode nach ISO 8502-6/9 und Vergleich mit dem Höchstwert der Beschichtungsspezifikation

Dokumentieren Sie alle Messwerte. Tragen Sie keine Beschichtung auf, bevor nicht alle drei Parameter innerhalb der Spezifikation liegen.

Schritt 6: Zeitnah beschichten

Tragen Sie nach der mechanischen Oberflächenvorbereitung ohne Strahlen die erste Schicht innerhalb der vom Beschichtungshersteller angegebenen Zeit auf – unter gemäßigten Bedingungen oft innerhalb von etwa 4 Stunden, bei hoher Luftfeuchte oder in maritimer Umgebung, wo sich schnell Flugrost bilden kann, früher. Das zweistufige Verfahren verhindert keinen Flugrost: Es gilt dasselbe Beschichtungsfenster wie bei jedem Vorbereitungsverfahren, das blanken Stahl freilegt.

Verfahrensvergleich: Sandstrahlen vs. zweistufig mechanisch bei starkem Rost

Strahlmittelfrei heißt nicht staubfrei: Der abgetragene Rost und die Altbeschichtung werden dennoch zu Partikeln, daher bleiben Atemschutz und, wo verfügbar, Absaugung Teil der Arbeitsanweisung. Hinweise zu Staub, Bedienerschutz und ATEX finden Sie unter Sicherheit bei der Oberflächenvorbereitung.

Häufig gestellte Fragen

Erreicht Drahtbürsten bei starkem Rost dasselbe Ergebnis wie das zweistufige Verfahren?

Nein. Manuelles und maschinelles Drahtbürsten (SSPC-SP 2 / SP 3) entfernt losen Rost, ist aber nicht dafür ausgelegt, fest haftende Korrosion zu entfernen, und erzeugt nicht das Rauheitsprofil, das Hochleistungsbeschichtungen benötigen. Auf Stahl des Grades D erreicht Drahtbürsten bestenfalls SP 2 oder SP 3 und kann Rost in die Oberfläche einpolieren, sodass sie sauberer aussieht, als sie ist.

Welchen schwersten Rostgrad bewältigt das zweistufige Verfahren?

Das zweistufige Verfahren ist für ISO 8501-1 Grad D ausgelegt, den schwersten Rostgrad mit allgemeiner Narbenbildung und Schichtkorrosion. Wo Narben die Wanddicke bis nahe an das Minimum verringert haben könnten, beurteilen Sie zuerst die strukturelle Integrität: Führen Sie vor der mechanischen Behandlung Ultraschall-Wanddickenmessungen an jedem Bauteil durch, bei dem Materialverlust statisch relevant ist.

Erfordert das zweistufige Verfahren eine spezielle Schulung?

Beide Werkzeuge erfordern eine Standardschulung für Bediener von Maschinenwerkzeugen. Die Bediener müssen außerdem die Rostgrade nach ISO 8501-1, den visuellen Standard SP 10 / Sa 2½ und die Messung mit Replica-Tape verstehen. Erfahrene Instandhaltungstechniker erreichen die geforderten Ergebnisse in der Regel nach einer kurzen Einarbeitung in die Werkzeuge. Eine Strahlzertifizierung ist nicht erforderlich.

Kann ein Maschinenwerkzeug SSPC-SP 10 erreichen?

SSPC-SP 10 ist eine Strahlnorm, daher wird ein mit einem Maschinenwerkzeug erzieltes Ergebnis als vergleichbar mit SP 10 bewertet und nicht als SP 10 selbst. Für Bristle Blasting sind Ergebnisse dokumentiert, die mit Sa 2½ / SP 10 vergleichbar sind, bei einem Profil von 65–85 µm Rz auf Standardstahl. Die Abnahme richtet sich nach Beschichtungsspezifikation und Inspektor.
