Wie rotierende Rostentfernungswerkzeuge das Sandstrahlen ersetzen

Ein rotierendes Werkzeug bedeutet meist Schleifen oder Bürsten — Verfahren, die reiben. Strahlen wirkt durch Aufprall. Eine Gruppe rotierender Werkzeuge kann das Sandstrahlen bei vielen Stahlarbeiten ersetzen, weil sie gezielt für den Aufprall statt für das Reiben konstruiert wurde. Dieser Artikel erklärt den Mechanismus, die veröffentlichten Nachweise, was sie in der Praxis ersetzt und wo das Strahlen weiterhin überlegen ist.

Warum der Aufprall entscheidend ist

Beschichtungen verankern sich mechanisch. Sandstrahlen funktioniert, weil jeder Partikelaufprall einen mikroskopischen Krater hinterlässt; Millionen von Aufprallen erzeugen die raue Struktur — üblicherweise irgendwo im Bereich von 50–100 µm spezifiziert —, die als mechanische Verankerung wirkt. Ein reibendes Werkzeug wie Schleifer, Drahtbürste oder Schleifscheibe entfernt Rost, hinterlässt aber meist eine verschmierte, polierte Oberfläche, an der sich die Beschichtung kaum festhalten kann. SSPC-SP 11 selbst warnt, dass maschinelle Drahtbürsten oder Schleifscheiben allein das geforderte Profil möglicherweise nicht erzeugen und ein vorhandenes Profil verschlechtern können. Deshalb erfüllen viele Maschinenwerkzeuge die Beschichtungsspezifikationen nicht, selbst wenn der Stahl sauber aussieht. Werftversuche von Dankiw und Fosdike (2018) maßen 30–40 µm mit Schleifer und Fächerscheibe gegenüber 50–80 µm mit einem Bristle-Blasting-Werkzeug auf denselben Stählen.

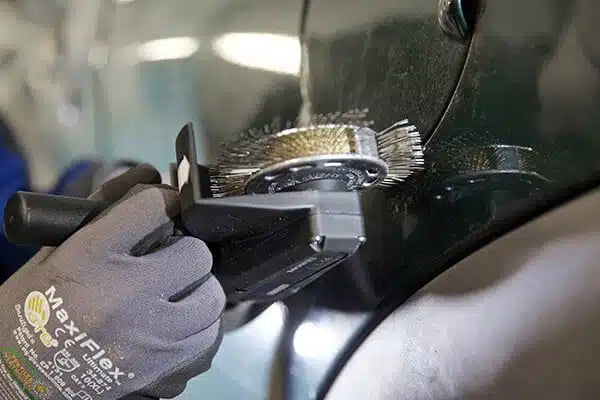

Das Rückprallprinzip

Die Borsten des Bristle Blaster® sind nach vorn abgewinkelt und gegen eine Beschleunigerleiste vorgespannt. Während das Band mit einer Betriebsdrehzahl von etwa 2.300 U/min rotiert, wird jede Spitze zurückgebogen, wie eine Feder gespannt und kurz vor dem Kontakt freigegeben. Sie trifft mit einer kinetischen Energie, die der eines Strahlmittelkorns vergleichbar ist, auf die Oberfläche und federt sofort zurück, statt zu schleifen. Ein Aufprall, ein Mikrokrater, wiederholt von jeder Spitze bei jeder Umdrehung: Aufprallphysik aus einer rotierenden Maschine. SSPC-SP 11 erkennt diese Werkzeuggruppe an und nennt „wire bristle impact“-Baugruppen unter seinen schlagenden Medien.

Die gemessenen Nachweise

Das ist dokumentiert, nicht nur behauptet:

• Die NACE-Veröffentlichung von 2009 zu den Grundlagen des Bristle Blasting beschrieb das Funktionsprinzip und die kraterartigen Eindrücke, die es hinterlässt.
• Eine optische 3D-Analyse (2015) charakterisierte die Kraterstruktur hinter dem Rauheitsprofil von 65–85 µm Rz.
• Ein NACE-Vergleich mit Schleifern und Nadelentrostern zeigte den Unterschied Prüfblech für Prüfblech.
• Untersuchungen zu Eigenspannungen (NACE, 2014) ergaben, dass das Verfahren die Oberfläche kaltverfestigt und Druckeigenspannungen erzeugt, die der Rissentstehung entgegenwirken und das Ermüdungsverhalten verbessern können.

Über diese Quellen hinweg erzielt Bristle Blasting auf Standardstahl eine Sauberkeit vergleichbar mit ISO 8501-1 Sa 2½ / SSPC-SP 10 bei einem Profil von 65–85 µm Rz. Die Ergebnisse variieren mit Stahlsorte, Rostgrad, Band und Arbeitstechnik, daher sollte das Profil bei jedem Projekt gemessen werden.

Was das in der Praxis ersetzt

Alles, was kleinflächiges Strahlen unverhältnismäßig macht: den Strahlkessel, das Strahlmittel, die Einhausung, die Entsorgung und oft die Genehmigungen. Ein einzelner Anwender mit Strom-, Druckluft- oder Akkuversorgung reinigt und profiliert die Oberfläche im selben Arbeitsgang — auch in der Höhe, an Anlagen im laufenden Betrieb und, mit der ATEX-bewerteten pneumatischen Version, in ATEX-Zonen (Zone 1 Gas, Zone 21 Staub). Strahlmittelfrei heißt nicht staubfrei: Abgetragener Rost und abgetragene Beschichtung werden dennoch zu Partikeln, daher bleiben Absaugung und PSA Teil der Arbeit. Welches Werkzeug zu welcher Aufgabe passt, erfahren Sie im Vergleich für kleine Flächen oder mit dem Belt Selector.

Und was es nicht ersetzt

Auf großen, zusammenhängenden offenen Flächen, etwa Neubaublechen in einer Strahlhalle oder auf einem Strahlplatz, ist die Flächenleistung des Strahlens überlegen; ein handgeführtes Werkzeug ist pro Quadratmeter langsamer als eine Strahldüse. Wenn eine Spezifikation ein bestimmtes Strahlmittel statt eines Oberflächenergebnisses vorschreibt, ist das ein Gespräch mit dem Verfasser der Spezifikation, nicht eine Frage des Werkzeugs. Ehrliche Grenzen machen den Rest der Aussage glaubwürdig. Für das Gesamtbild lesen Sie, was Sie über Alternativen zum Strahlen von Stahl wissen sollten.

Häufig gestellte Fragen

Wie kann ein rotierendes Werkzeug das Sandstrahlen nachbilden?

Indem es den Aufprall nachbildet, nicht das Strahlmittel. Nach vorn abgewinkelte Borstenspitzen werden von einer Beschleunigerleiste vorgespannt, freigegeben und treffen mit einer kinetischen Energie vergleichbar mit einem Strahlmittelkorn auf den Stahl, bevor sie sofort zurückfedern. Jeder Aufprall hinterlässt dieselbe Art kraterartiger Vertiefung, die gestrahltem Stahl sein Rauheitsprofil verleiht, und entfernt dabei Rost und Beschichtung.

Ist die Rauheit aus dem Bristle Blasting wirklich mit dem Strahlen vergleichbar?

Sie ist gemessen: Optische 3D-Analysen und NACE-Konferenzbeiträge dokumentieren Profile von 65–85 µm Rz und eine Sauberkeit vergleichbar mit ISO 8501-1 Sa 2½, und unabhängige Werftversuche maßen 50–80 µm. Das liegt in dem Bereich, den viele Schwerkorrosionsschutzsysteme spezifizieren, doch die Ergebnisse variieren mit Stahl, Rostgrad, Band und Arbeitstechnik — prüfen Sie daher vor Ort.

Was können rotierende Werkzeuge nicht ersetzen?

Das Strahlen auf großen, zusammenhängenden offenen Flächen wie Neubaublechen, wo die Flächenleistung des Strahlens weit höher ist, sowie Spezifikationen, die ausdrücklich ein bestimmtes Strahlmittel verlangen. Lokale Reparaturen, Schweißnähte, Feldnähte, Anlagen im laufenden Betrieb und Standorte mit eingeschränkter Einhausung sind die Bereiche, in denen schlagende rotierende Werkzeuge die praktikable Wahl sind.
