Respuesta corta: La cascarilla de laminación es la capa de óxido de hierro de color gris azulado (wustita, magnetita y hematita) que se forma sobre el acero durante el laminado en caliente. Debe eliminarse antes del recubrimiento protector porque es catódica respecto al acero y los recubrimientos se adhieren a la cascarilla, no al acero. El chorreado abrasivo, el decapado y las herramientas mecánicas de impacto como el Bristle Blaster® la eliminan; el cepillado con alambre y la limpieza SSPC-SP 2/3 no lo hacen.
La cascarilla de laminación es la capa dura y frágil de óxido de hierro que se forma en la superficie del acero laminado en caliente durante su fabricación. Si se deja bajo un recubrimiento, es una causa frecuente de fallo prematuro del recubrimiento en proyectos industriales, marinos y de infraestructura, y uno de los contaminantes superficiales peor comprendidos en la protección anticorrosiva.
Esta guía explica qué es la cascarilla de laminación, por qué debe eliminarse antes de aplicar un recubrimiento protector, cómo reconocerla, qué métodos de eliminación alcanzan los grados de limpieza que exigen las especificaciones de recubrimiento y cómo verificar el resultado.
¿Qué es la cascarilla de laminación?
La cascarilla de laminación se forma cuando el acero se lamina o se forja a alta temperatura. A las temperaturas de laminado en caliente, la superficie del acero se oxida rápidamente en contacto con el aire y produce una película de óxido de hierro de varias capas. Esta película consta de tres capas:
| Capa | Compuesto | Posición | Propiedades |
|---|---|---|---|
| Capa exterior | Hematita (Fe₂O₃) | Hacia la superficie | Delgada, dura, relativamente estable |
| Capa intermedia | Magnetita (Fe₃O₄) | Intermedia | Densa, conductora de la electricidad |
| Capa interior | Wustita (FeO) | Hacia el acero | Normalmente la capa más gruesa en su formación; metaestable a temperatura ambiente y se transforma parcialmente con un enfriamiento lento |
El espesor de la cascarilla varía según el tamaño de la sección, la temperatura de laminado y la velocidad de enfriamiento, y suele indicarse en un rango que va desde decenas de micrómetros hasta aproximadamente 100 µm o más en secciones pesadas. El óxido es más duro y más frágil que el acero subyacente y tiene un coeficiente de dilatación térmica distinto, por lo que se agrieta y se desprende cuando el acero se flexiona, se calienta o se enfría.
Por qué debe eliminarse la cascarilla de laminación antes del recubrimiento
La cascarilla de laminación parece limpia y lisa, y precisamente por eso es un mal sustrato para los recubrimientos protectores. Tres mecanismos conducen al fallo del recubrimiento:
1. Corrosión galvánica
La cascarilla de laminación es conductora de la electricidad y catódica respecto al acero subyacente. Cualquier discontinuidad en la cascarilla (una grieta, un arañazo, un borde cortado) crea una celda galvánica entre la cascarilla (cátodo) y el acero expuesto (ánodo). La corrosión se concentra en el acero expuesto y socava el recubrimiento desde abajo, incluso cuando la superficie del recubrimiento todavía parece intacta.
2. Fallo de adherencia
Los recubrimientos protectores se adhieren al acero en gran medida mediante el anclaje mecánico con el perfil de anclaje de la superficie. La cascarilla de laminación es relativamente lisa y no proporciona el perfil de anclaje angular que exigen los recubrimientos de alto rendimiento. Aunque un recubrimiento se adhiera inicialmente, la unión es con la cascarilla, no con el acero. Cuando la cascarilla se agrieta, se corroe por debajo o se desprende, el recubrimiento se va con ella.
3. Ataque de la humedad en la interfaz cascarilla–acero
La humedad y los cloruros que llegan al acero a través de las grietas de la cascarilla corroen el acero en la interfaz. Los productos de corrosión ocupan más volumen que el acero al que sustituyen, levantando la cascarilla y el recubrimiento que tiene encima. El resultado son ampollas, descamación y socavamiento que suelen comenzar en los bordes y en las zonas dañadas.
Punto clave de la especificación: SSPC-SP 10 / NACE No. 2 / ISO 8501-1 Sa 2½ (limpieza por chorreado a metal casi blanco) exige eliminar toda la cascarilla de laminación, el óxido y el recubrimiento; solo se permiten manchas leves en hasta un 5 % de cada unidad de superficie. Todos los grados de metal desnudo, incluidos SSPC-SP 6 (chorreado comercial), SSPC-SP 15 y SSPC-SP 11 (herramienta mecánica), exigen eliminar la cascarilla de laminación. Solo SSPC-SP 2 y SP 3 (St 2 / St 3) permiten que permanezca la cascarilla firmemente adherida.
Cómo identificar la cascarilla de laminación
La cascarilla de laminación tiene un aspecto característico: una superficie lisa de color gris azulado a negro en acero nuevo o recién procesado. Al exponerse a la intemperie empieza a mostrar manchas de color óxido en grietas y bordes. Indicadores de identificación:
- Coloración gris azulada o gris oscura en acero nuevo
- Aspecto liso y ligeramente brillante en comparación con el acero desnudo o chorreado
- Marcas de laminación en la dirección de laminado
- Zonas irregulares donde la cascarilla ya se ha agrietado o desprendido, a menudo en bordes y esquinas
- Manchas de óxido en grietas o daños mecánicos, señal de que el acero subyacente se está corroyendo mientras la cascarilla que lo rodea permanece intacta
La prueba de la gota de sulfato de cobre es una comprobación sencilla en campo: el acero desnudo se recubre de cobre, mientras que la cascarilla de laminación no. En la práctica de campo, la comparación con las fotografías del grado de oxidación A de ISO 8501-1 (acero cubierto en gran parte por cascarilla de laminación adherida, con poco o ningún óxido) es la referencia visual estándar.
Métodos de eliminación de la cascarilla de laminación
El método de eliminación debe alcanzar el grado de limpieza de la especificación de recubrimiento del proyecto. Los requisitos habituales son SSPC-SP 10 / Sa 2½ o SSPC-SP 6 / Sa 2 para la limpieza por chorreado, o SSPC-SP 11 cuando se utilizan herramientas mecánicas. En la práctica industrial se utilizan cuatro métodos:
Chorreado abrasivo (convencional)
El chorreado abrasivo (arena, granalla angular o granalla esférica) es el método de referencia tradicional para eliminar la cascarilla de laminación. Alcanza de forma fiable SSPC-SP 10 o SP 5 y genera un perfil de anclaje angular, normalmente en el rango de 40–100 µm, que exigen los recubrimientos de alto rendimiento. Limitaciones: requiere el confinamiento del abrasivo, genera polvo y residuos de abrasivo usado, suele requerir permisos de trabajo en caliente o condiciones libres de gas en zonas peligrosas y es logísticamente exigente para el mantenimiento en campo de estructuras instaladas.
Bristle Blaster® (método de impacto sin granalla)

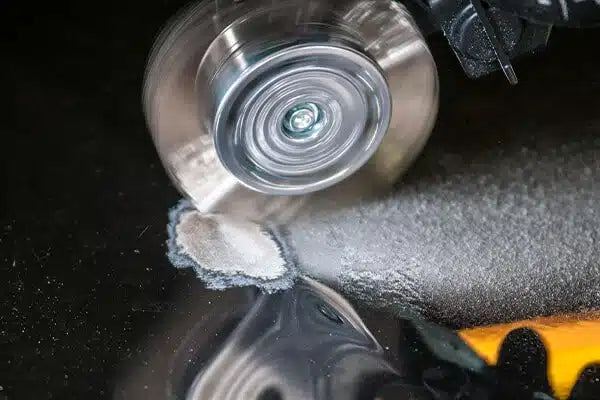

El Bristle Blaster® elimina la cascarilla de laminación mediante el impacto a alta velocidad de puntas de alambre en lugar de abrasivo. Las puntas de las cerdas, inclinadas hacia delante y liberadas por una barra aceleradora a una velocidad de funcionamiento de unas 2300 rpm, golpean el acero y rebotan. Como la cascarilla es frágil y el acero es dúctil, cada impacto fractura la cascarilla y deja un microcráter en el acero, sin granalla alguna. Sobre acero con cascarilla de laminación, la herramienta produce una limpieza superficial comparable a ISO 8501-1 Sa 2½ / SSPC-SP 10 y un perfil de anclaje de 65–85 µm Rz en acero estándar en ensayos documentados. Los resultados varían según la calidad del acero, el grado de oxidación, la banda y la técnica, por lo que siempre debe verificarse frente a la ficha técnica del recubrimiento.
Ventajas frente al chorreado para eliminar la cascarilla de laminación: sin confinamiento de abrasivo, sin eliminación de abrasivo usado y uso portátil en estructuras instaladas, tuberías y plataformas offshore sin cabina de chorreado. El Bristle Blaster® Pneumatic está evaluado según ATEX (2014/34/EU, categoría 2) para zona 1 de gas (grupo IIA) y zona 21 de polvo. Para pequeñas zonas, consulte cómo eliminar la cascarilla de laminación en pequeñas superficies de acero, y para el procedimiento, cómo lograr un resultado SSPC-SP 10 sin chorreado con arena.
Decapado químico
El decapado ácido (SSPC-SP 8) disuelve la cascarilla de laminación por inmersión en ácido clorhídrico o sulfúrico. Es eficaz para acero nuevo fabricado en taller, pero no resulta práctico para el mantenimiento en campo ni para estructuras instaladas. Requiere neutralización y tratamiento de efluentes, y produce una superficie limpia con poco o ningún perfil de anclaje, por lo que se necesita un paso de perfilado aparte antes de aplicar recubrimientos de alto espesor.
Limpieza con llama
La limpieza con llama (históricamente SSPC-SP 4) utiliza un soplete oxicombustible para dilatar la cascarilla de laminación de forma diferencial, de modo que se agriete y se afloje; después, la cascarilla suelta se elimina con cepillo de alambre. No produce un grado de metal desnudo ni un perfil de anclaje adecuado para sistemas de recubrimiento de alto rendimiento, conlleva riesgo de incendio y puede deformar secciones delgadas. Hoy en día rara vez se utiliza en trabajos de recubrimiento protector. Las diferencias entre los mecanismos de descascarillado se tratan en descascarillado mecánico de la cascarilla de laminación.
Cómo elegir el método adecuado para su aplicación
| Aplicación | Método recomendado | Resultado típico |
|---|---|---|
| Taller / fabricación nueva, gran superficie | Granallado (automatizado) | SSPC-SP 10 / SP 5 (Sa 2½ / Sa 3) |
| Mantenimiento en campo, estructura instalada | Bristle Blaster® (sin granalla) | Limpieza comparable a Sa 2½ / SP 10, 65–85 µm Rz en ensayos documentados |
| ATEX zona 1 / offshore en operación | Bristle Blaster® Pneumatic (evaluado según ATEX) | Limpieza comparable a Sa 2½ / SP 10 |
| Juntas de campo en tuberías (sin confinamiento) | Bristle Blaster® (sin granalla) | Limpieza comparable a Sa 2½ / SP 10; en algunos proyectos se han registrado resultados comparables a Sa 3 |
| Taller, acero nuevo, compatible con ácido | Decapado químico + perfilado mecánico | SSPC-SP 8 (decapado); perfil mediante un paso aparte |
Verificación: cómo confirmar que la cascarilla de laminación se ha eliminado por completo
Tras el tratamiento, la eliminación de la cascarilla de laminación se verifica mediante tres comprobaciones combinadas:
- Evaluación visual: compare la superficie tratada con las fotografías de referencia de ISO 8501-1 para el grado de oxidación original (grado A para acero nuevo con cascarilla de laminación). No debe quedar cascarilla gris azulada, solo el gris mate del acero limpio y perfilado.
- Medición del perfil de anclaje: utilice cinta de réplica (ASTM D4417 Método C) leída con un micrómetro calibrado, o un micrómetro de profundidad (Método B). Un perfil muy por debajo del rango esperado para el método puede indicar que queda cascarilla.
- Ensayo de sales solubles: incluso después de eliminar la cascarilla de laminación, pueden quedar sales solubles (cloruros, sulfatos). Utilice el método del parche Bresle (ISO 8502-6 con ISO 8502-9) y compare con el límite de la especificación de recubrimiento. La Marina de EE. UU., por ejemplo, admite un máximo de 3 µg/cm² de cloruro para servicio en inmersión y 5 µg/cm² para servicio atmosférico.
Para la verificación completa de un resultado a metal casi blanco, consulte nuestra guía técnica completa de SSPC-SP 10, y en cuanto a residuos y exposición, eliminación de la cascarilla de laminación respetuosa con el medio ambiente.
¿Necesita ayuda para especificar el método adecuado de eliminación de la cascarilla de laminación?
Nuestro equipo técnico puede revisar el estado de su sustrato, la especificación del recubrimiento y las limitaciones del emplazamiento, y recomendarle la configuración de herramienta y el protocolo de verificación adecuados para su proyecto.
Equipo técnico de MontiPower®: especificación de la preparación de superficies y selección del método.
→ Solicitar consulta técnicaPreguntas frecuentes
¿Se puede pintar sobre la cascarilla de laminación?
No con ningún sistema de recubrimiento destinado a la protección anticorrosiva a largo plazo. Los recubrimientos aplicados sobre la cascarilla de laminación se adhieren a la cascarilla, no al acero, y fallan cuando la cascarilla se agrieta, se corroe por debajo o se desprende. Los fabricantes de recubrimientos especifican un grado de metal desnudo para los sistemas de alto rendimiento, normalmente Sa 2½ / SSPC-SP 10 o lo que indique la ficha técnica del producto.
¿La cascarilla de laminación es lo mismo que el óxido?
No. La cascarilla de laminación se forma durante la fabricación del acero a temperaturas de laminado en caliente y está compuesta por wustita, magnetita y hematita. El óxido se forma por corrosión electroquímica a temperatura ambiente en presencia de humedad y oxígeno. La cascarilla de laminación existe antes de que se produzca cualquier corrosión; es un producto del proceso de laminado en caliente, no de la exposición en servicio.
¿La cascarilla de laminación evita la corrosión?
No. La cascarilla de laminación intacta parece protectora, pero es catódica respecto al acero desnudo y acelera la corrosión localizada en cualquier discontinuidad. En la práctica, la cascarilla de laminación siempre presenta grietas, zonas delgadas y daños, especialmente en bordes, pies de soldadura y esquinas. Estos se convierten en puntos de inicio de corrosión localizada que socava la cascarilla circundante y cualquier recubrimiento aplicado sobre ella.
¿Cuál es el mejor método mecánico para eliminar la cascarilla de laminación?
Para zonas localizadas, una herramienta de impacto como una herramienta rotativa de cerdas. Fractura la cascarilla frágil y deja un perfil de anclaje de 65–85 µm Rz en la misma pasada en ensayos documentados, de modo que el acero queda listo para recubrir sin un segundo proceso. Las amoladoras y los cepillos de alambre tienden, en cambio, a pulir la cascarilla. Para cascarilla gruesa, primero un disco Tercoo® y después un acabado con cerdas.
¿Con qué rapidez elimina un Bristle Blaster® la cascarilla de laminación?
MontiPower documenta aproximadamente 1,1 m² por hora con un Bristle Blaster® de una banda sobre tubería API 5L X42 con grado de oxidación B, y alrededor de 3 m² por hora en superficies planas con el Ultimate Electric Double. Los rendimientos sobre cascarilla de laminación completa varían según la calidad del acero, el estado de la cascarilla y la técnica. Para fabricación nueva de gran superficie, el granallado automatizado es más económico.
¿Cómo se puede eliminar la cascarilla de laminación localmente de forma respetuosa con el medio ambiente?
Mecánicamente, sin abrasivo: sin granalla usada que eliminar, sin sílice procedente del abrasivo, sin agua ni productos químicos y, esencialmente, con la propia cascarilla eliminada como único residuo. Sin granalla no significa sin polvo, porque la cascarilla eliminada sigue convirtiéndose en partículas, así que capture el polvo con una campana de extracción y utilice EPI adecuados. Las herramientas inalámbricas añaden el funcionamiento con batería en la plataforma CAS.
