От старта до финиша: bristle blasting на газовом интерконнекторе Словакия — Польша

Впервые опубликовано в журнале World Pipelines Magazine, апрель 2020 года.

Газовый интерконнектор Словакия — Польша — важнейший элемент европейской энергетической инфраструктуры: трансграничный трубопровод, призванный повысить надёжность и гибкость газоснабжения в Центральной Европе. Проект дал возможность продемонстрировать, как Bristle Blaster® обеспечивает соответствующую спецификации подготовку поверхности монтажных стыков в реальных условиях строительства — без абразивоструйной очистки.

Предыстория проекта

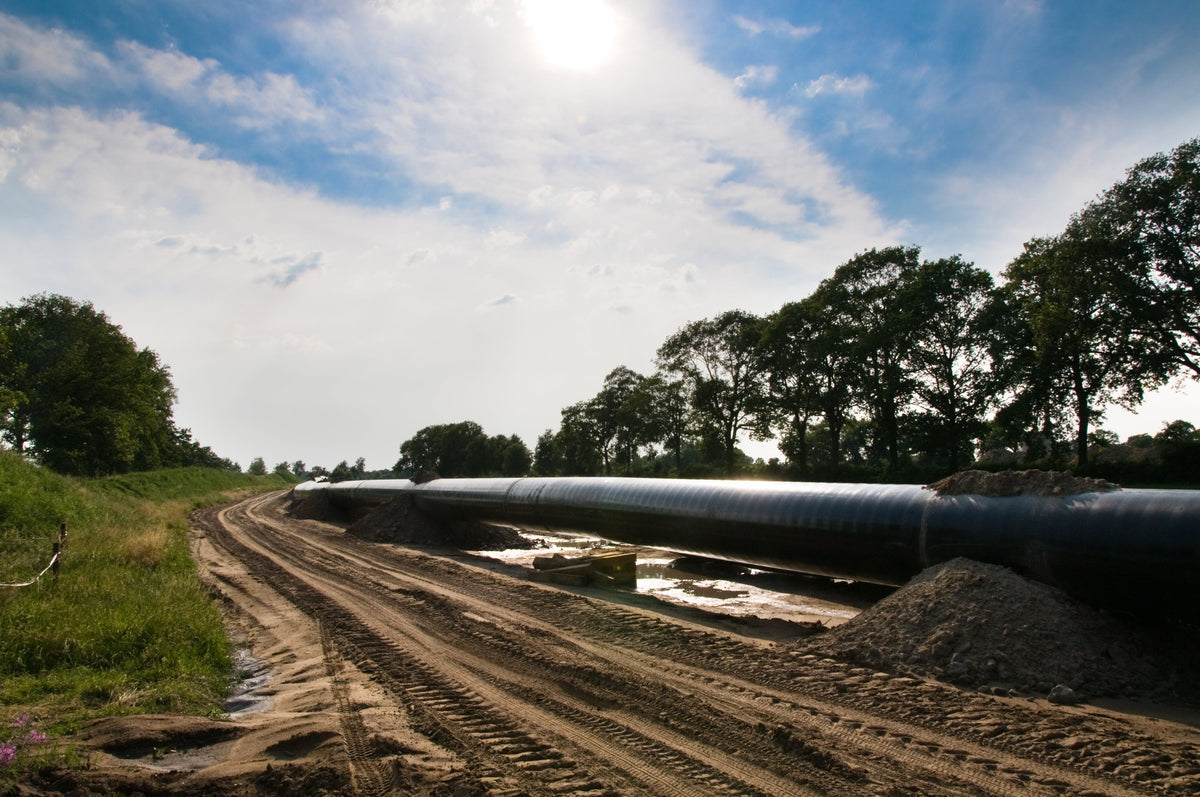

Интерконнектор соединяет газотранспортные сети Словакии и Польши, обеспечивая реверсный поток газа и повышая надёжность поставок для обеих стран. Трубопровод проходит по разнообразной местности — сельскохозяйственным угодьям, лесам, водным переходам и населённым районам, — и на каждом участке действуют свои нормативные и эксплуатационные требования к строительным работам, включая подготовку поверхности.

Задача подготовки монтажных стыков

Изоляционное покрытие монтажных стыков наносится на каждый кольцевой сварной шов по трассе трубопровода. Каждый стык должен быть подготовлен до заданной степени очистки и профиля шероховатости перед нанесением покрытия стыка. Для этого проекта спецификация требовала:

• Степень очистки Sa 2½ / SSPC-SP10
• Профиль шероховатости, совместимый с указанной системой термоусаживаемых манжет
• Подготовку в рамках временных ограничений графика строительства трубопровода

На ряде участков трассы — особенно вблизи водных переходов и в экологически чувствительных зонах — абразивоструйная очистка была запрещена. Это потребовало альтернативы, способной соответствовать той же спецификации без образования абразивных отходов и без укрытия рабочей зоны.

Bristle Blaster® в работе

Bristle Blaster® был выбран для подготовки монтажных стыков на участках трассы с ограничениями. Инструмент обеспечил:

• Степень очистки Sa 2½ / SSPC-SP10 на каждом стыке, подтверждённую визуальным контролем по фотографическим эталонам ISO 8501-1
• Профиль шероховатости 65–85 µm Rz, измеренный с помощью реплика-ленты и подтверждённый на соответствие требованиям спецификации проекта
• Время подготовки одного стыка, совместимое с графиком строительства, — на уровне или выше производительности, достижимой с оборудованием для струйной очистки на участках без ограничений

Наблюдения инспекторов

Инспекторы проекта сообщили, что стыки, подготовленные с помощью Bristle Blaster®, соответствовали визуальным критериям степени очистки, а измеренные профили шероховатости находились в пределах заданного диапазона или превышали его. Исполнители работ по нанесению покрытий не отметили разницы в обращении с системой термоусаживаемых манжет и её нанесении на стыках, подготовленных струйной очисткой и методом bristle blasting.

Уроки для подрядчиков по строительству трубопроводов

Пример газового интерконнектора Словакия — Польша демонстрирует несколько важных принципов планирования строительства и обслуживания трубопроводов:

1. Подготовка без абразива соответствует спецификации: Bristle Blaster® отвечает тем же требованиям к состоянию поверхности, что и абразивоструйная очистка, — это позволяет применять единую спецификацию на участках трассы с ограничениями и без них
2. Экологические ограничения не обязательно задерживают строительство: альтернативные методы подготовки устраняют разрешительные и логистические барьеры, связанные с абразивоструйной очисткой в чувствительных зонах
3. Характеристики системы покрытия не ухудшаются: опыт на объектах и лабораторные данные подтверждают равноценную адгезию и характеристики покрытия на стыках после bristle blasting и после струйной очистки

Для инженеров и подрядчиков трубопроводных проектов

Если ваш трубопроводный проект включает участки, где абразивоструйная очистка ограничена экологическим разрешением, близостью к населённым пунктам или логистическими условиями, Bristle Blaster® — проверенная альтернатива, соответствующая спецификации. Техническая команда MontiPower может помочь с формулировками спецификаций, документацией для согласования с производителями покрытий и поддержкой на объекте.

Свяжитесь с MontiPower, чтобы обсудить подготовку монтажных стыков для вашего проекта.
